Ограничители импульсного перенапряжения УЗИП
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
|||||
|
Ограничители импульсного перенапряжения (УЗИП) - устройства, предназначенные для защиты электрооборудования от резких всплесков напряжения, вызванных грозой или коммутацией. В «КорЭлектро» представлен ассортимент УЗИП всех классов: I, II и III (B, C, D) для однофазных и трёхфазных щитов с монтажом на DIN‑рейку.
Классы УЗИП и области применения
- Класс I (T1/B) - рассчитаны на прямой удар молнии, устанавливаются во вводно-распределительных устройствах (ВРУ) для отвода энерговысоких импульсов .

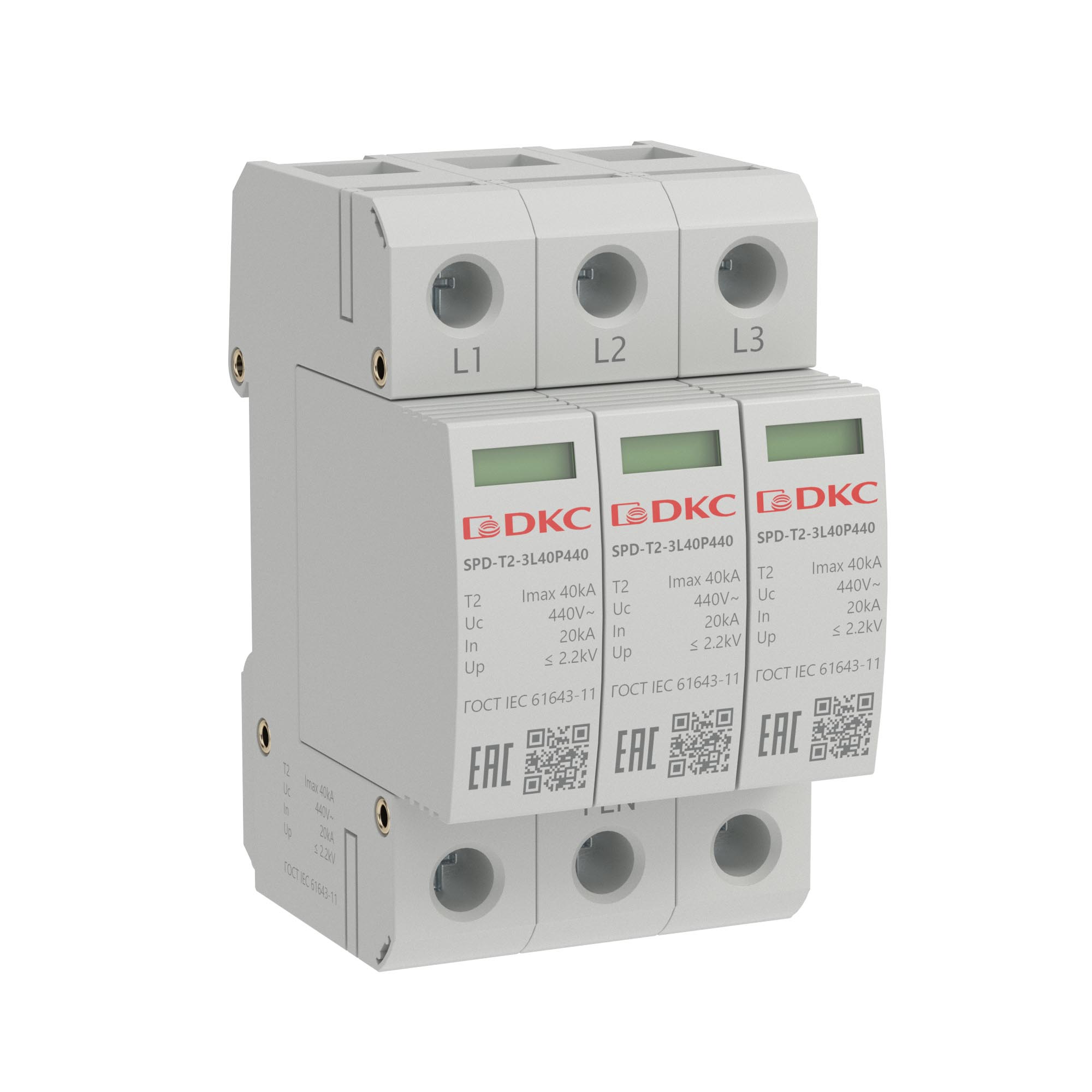

- Класс II (T2/C) - для защиты от коммутационных и непрямых атмосферных перенапряжений, устанавливаются в групповых щитах и этажных распределителях .
- Класс III (T3/D) - для защиты чувствительного оборудования, монтируются рядом с потребителем - в розетках, разветвлениях, приборных модулях .
Комбинированные УЗИП типа 1+2 и 2+3

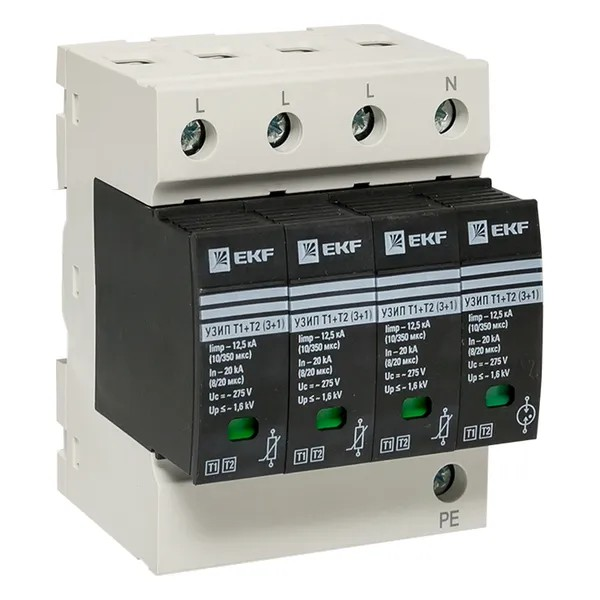

- Тип 1+2 комбинирует защиту от прямых и непрямых импульсов, защищает от волн 10/350 мкс и 8/20 мкс .
- Тип 2+3 обеспечивает двухуровневую защиту - сначала средние импульсы, затем остаточные высокочастотные всплески .
Конструкция и функции
- Основой служат варисторы (ZnO), часто в сочетании с искровым разрядником .
- Сменные модули варистора и газоразрядника, визуальные индикаторы состояния .
- Монтаж на DIN‑рейку 35 мм, ширина 18–36 мм - компактные модули для щитков .
Преимущества УЗИП из каталога «КорЭлектро»
- Защита по схеме 1+2+3 - полная система защиты от грозовых и коммутационных перенапряжений .
- Универсальные модули - под однофазные и трёхфазные сети 230/400 В.
- Простота обслуживания: сменные блоки, визуальные и удалённые индикаторы состояния .
- Соответствие стандартам EN/IEC 61643‑11, ГОСТ Р 51992.
Где устанавливать УЗИП
- Во вводных щитах здания - УЗИП класс I или 1+2.
- В распределительных щитах на этажах и группах - класс II или 2+3.
- Вблизи чувствительного оборудования, ИТ‑систем, бытовой электроники - класс III.
Как выбрать и правильно установить
- Выберите подходящие классы: ввод - I (или 1+2), этаж - II, розетки - III.
- При монтаже соблюдайте расстояние по кабелю не менее 10 м между ступенями защиты .
- Учтите параметры: номинальное / максимальное рабочее напряжение, ток разряда (I n, I max).
В «КорЭлектро» вы найдёте УЗИП всех уровней защиты - гарантированная безопасность ваших электроустановок от перенапряжений!
